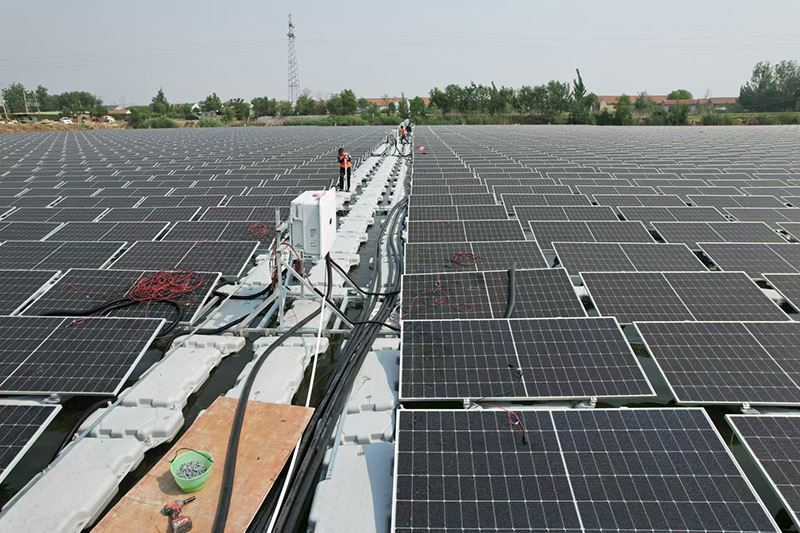

Cromfachau mowntio solar arnofiol yw rhan sylfaenol planhigyn arnofio PV. Ac fe'i gwneir yn gyffredinol o HDPE (polyethylen dwysedd uchel). Fel un o'r dull mowntio panel solar, dylid mabwysiadu mowntiau solar arnofiol o dan yr amod o leiaf {{{{0}} 0.42kn/m2.Apart O'r ffactorau hyn, systemau angori cywir yw'r hanfodion ar gyfer y planhigyn PV arnofiol. Mae angori ac angori suddo pentwr yn ffyrdd sylfaenol.

Prif offer sgematig y system

Eitem rhif.	Rhan Enw	ddelweddwch	Eitem rhif.	Rhan Enw	ddelweddwch
1	Prif		7	Cefn Cefnogi Cefn
2	Llawr Offer		8	clampion
3	Llawr Cerdded		9	Plât trwsio
4	Cysylltu Llawr		10	Truss angor gogledd-de
5	Llawr Cerdded Bach		11	Truss angor dwyrain gorllewin
6	Coes Cefnogi Blaen		12	Bollt a chnau arbennig

Cyfrifiad morglawdd

1. Dylunio Lefel Dŵr

Lefel Dŵr Uchel Eithafol (unwaith mewn 50 mlynedd): 5.88m

Dylunio Lefel Dŵr Uchel: 4.30m

Dylunio Lefel Dŵr Isel: 0. 50m

2. Tonnau dylunio

O dan lefel dŵr uchel eithafol + cyfnod dychwelyd o 50 mlynedd, yr uchder tonnau H1% uchaf i bob cyfeiriad wrth y fynedfa yw 4.97m, a'r uchder tonnau H13% cyfatebol yw 3.65m. Uchafswm uchder tonnau H1% pob pwynt yn ardal y prosiect yw 3.50m, ac uchder tonnau H13% yw 2.64m.

3. Tir Cyfredol

Mae drychiad gwaelod cyfredol lleoliad y prosiect tua {{{0}}. 0 ~ -2. 0m, o dan lefel dŵr uchel iawn, mae'r dyfnder dŵr tua 7 ~ 8m.

4. Cyfernod athreiddedd tonnau

Amcangyfrifwyd yn seiliedig ar 3.5m y tu allan i'r arglawdd ac 1. 0 m y tu mewn i'r arglawdd, tua 0. 3.

5. Dyfnder mynediad dŵr y morglawdd

2~3m

6. Lled Breigwater

Tua {{{{0}}. 5 gwaith y donfedd, argymhellir defnyddio 12m neu 8m +8 m graddfa fodel 1:20 ar gyfer y grŵp prawf, yn ôl y data tonnau ar bwynt T2, mae drychiad gwaelod pwynt t2 oddeutu {{9}.

Uchel eithafol 5. 88 3. 19 7. 6 57

Uchder Dylunio 4. 30 3. 03 7. 6 51

Priodweddau polyethylen dwysedd uchel (HDPE)

Eiddo	Unedau	Gwerthfawrogom	Dull Prawf
Cyfradd llif toddi
Llwyth @190 gradd 85kg		0.45
@190 gradd a llwyth 21.6kg		9.5
Dwysedd @ 23 gradd	Kg/m	954	Yw 0 1183
Priodweddau mecanyddol
Modwlws tynnol	MPa	1250	1S0 527-1,-2
Straen tynnol @ cynnyrch	MPa	27	1S0 527-1,-2
Straen tynnol @ cynnyrch	%	10	1S0 527-1,-2
Cryfder lmpact tynnol @-30 Gradd (Notched)	Kg/m	92	Yw 0 8256
Caledwch (Traeth D)	-	60	Yw 0 868
FNCT (3.5 MPa, 2 % LQEPAL BC/9,80 gradd)	Hrs	40	Yw 0 16770

Cynulliad arae arnofio

yr arae sgwâr i'r cynulliad dŵr

(1) Gall cyfeiriadedd yr arae sgwâr i'r dŵr fod yn seiliedig ar sefyllfa wirioneddol yr arae sgwâr a'r safle, a gellir ystyried y defnydd yn gynhwysfawr. Ar ôl ymgynnull y corff arnofio arae sgwâr bach, gall lithro'n raddol i'r dŵr o lethr y banc.

(2) Wrth fynd i mewn i'r dŵr ar y llethr neu ymyl y llethr, mae angen i ddwy ochr y phalancs ddefnyddio rhaffau i'w gosod dros dro i atal padlo awtomatig damweiniol i'r dŵr; Mae'r rhan sydd wedi mynd i mewn i'r dŵr wedi'i gosod dros dro gyda rhaffau i'w hatal rhag drifftio gan y gwynt.

(3) Pan fydd y phalancs yn mynd i mewn i'r dŵr yn ei gyfanrwydd, defnyddiwch longau ym mhob cornel i dynnu'r phalancs tan y safle a gynlluniwyd, a defnyddio system angori dros dro i'w thrwsio dros dro i atal y phalancs rhag drifftio ar y dŵr a gwrthdaro â'r lan.

(4) Pan fydd y ddau arae sgwâr yn splicing, tynnwch y araeau sgwâr dilynol i'r safle cyfatebol, a defnyddio bolltau a chnau arbennig yn uniongyrchol rhwng y corff arnofio a'r corff arnofio i gau'r cysylltiad yn gadarn yn ôl yr angen.

(5) Y trydydd sgwâr, y pedwerydd sgwâr ... cysylltu a thrwsio pob sgwâr un ar ôl y llall, a gosod y system angori mewn pryd nes bod yr holl sgwariau wedi'u gosod.

(6) Rhaid i'r holl sgwariau arnofio sydd wedi mynd i mewn i'r dŵr gael ei angori dros dro ac yn effeithiol gan ddefnyddio rhaffau angor i atal drifftio rhag cyffwrdd â'r lan neu amgylchiadau annisgwyl eraill sy'n arwain at golled.

(7) Yn olaf, gwiriwch y system phalancs yn gynhwysfawr am amodau annormal i sicrhau diogelwch, sefydlogrwydd, undod a harddwch cyffredinol.
